Fourreaux rallonges de fourche 6 références, jusqu’à 2 000 mm

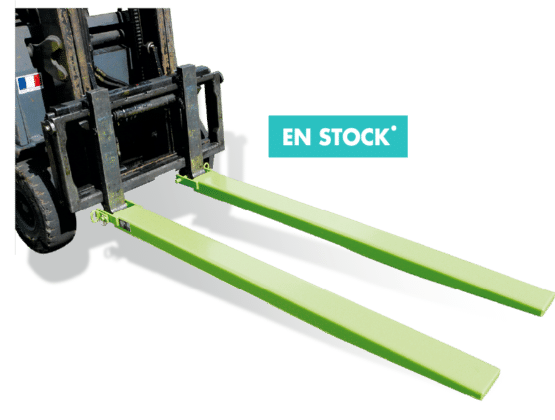

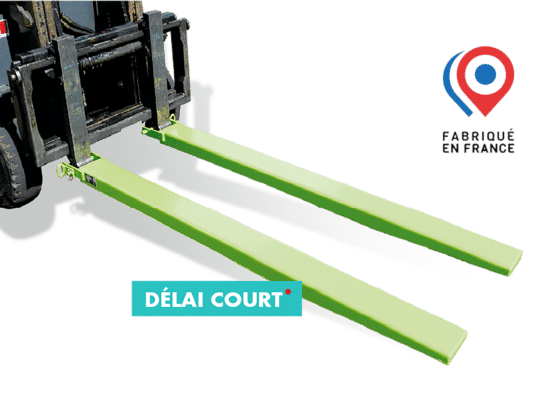

Vous devez transporter des charges longues : profilés métalliques, plaques de plâtre, bois de menuiserie ou palettes hors gabarit ? Les fourreaux rallonges de fourche Goubard s’enfilent directement sur les fourches de votre chariot élévateur et prolongent la longueur utile jusqu’à 2 000 mm. Six références couvrent les sections de fourche de 40 x 80 à 50 x 150 mm, toutes conformes à la norme ISO 13284. Fabriqués en France en acier de 5 mm d’épaisseur, vendus par paire, expédition sous 10 jours.

Rallonge de fourche et capacité de votre chariot : avertissement important

Ajouter une rallonge de fourche ne s’effectue pas sans conséquence sur la capacité de levage. En allongeant les fourches, vous déportez le centre de gravité de la charge vers l’avant du tablier. Ce déport éloigne le barycentre de l’essieu moteur et réduit la capacité résiduelle du chariot de façon significative.

Exemple indicatif (à valider sur la plaque de capacité de votre chariot) : un chariot nominalement capable de lever 2 500 kg à 500 mm du tablier ne pourra plus soulever que 1 800 à 2 000 kg environ une fois équipé de rallonges portant le centre de charge à 900 mm. Plus la rallonge est longue, plus la perte de capacité est importante.

À vérifier sur la plaque de capacité du chariot

Consultez la plaque de charge de votre chariot : elle indique la capacité pour chaque distance de centre de charge (en mm). Relevez la valeur correspondant au nouveau centre de charge obtenu avec les rallonges. Ne jamais dépasser cette valeur résiduelle, même si elle est inférieure à la charge de 2 000 kg répartie par paire des fourreaux.

Voir aussi notre offre protège fourches de chariot élévateur pour protéger votre équipement de manutention.

Quelle longueur de rallonge pour mon chariot ?

La norme ISO 13284 encadre l’utilisation des fourreaux rallonges de fourche pour les chariots élévateurs. Elle fixe notamment une longueur maximale autorisée en fonction de la longueur des fourches d’origine. Respecter cette règle est indispensable pour garantir la stabilité de l’ensemble et éviter tout risque de basculement ou de glissement de la charge.

Calculer la longueur maximale de la rallonge

La formule définie par la norme ISO 13284 est la suivante :

Longueur maximale de la rallonge (B1) = Longueur des fourches d’origine (B) ÷ 0,6

Exemple chiffré : si les fourches de votre chariot élévateur mesurent 1 200 mm, la longueur maximale autorisée pour les rallonges est de 1 200 ÷ 0,6 = 2 000 mm. Si vos fourches font 1 000 mm, la longueur maximale sera de 1 000 ÷ 0,6 = 1 667 mm : vous choisirez alors la référence en 1 500 mm.

Vérifier le jeu au talon de fourche avant de commander

Avant de passer commande, mesurez l’espace disponible derrière le talon de fourche. La goupille amovible de blocage des fourreaux nécessite un dégagement suffisant pour pouvoir être insérée et retirée facilement. Reportez-vous à la fiche technique Goubard pour connaître la cote exacte requise.

Le tableau ci-dessous vous aide à identifier la longueur de rallonge compatible avec vos fourches d’origine :

Choisir la bonne référence selon la section de votre fourche

Le fourreau s’enfile sur la fourche d’origine : il faut donc que la section intérieure de la rallonge soit légèrement supérieure à la section de votre fourche. Un jeu trop important risque de créer un mouvement parasite ; un fourreau trop serré ne glissera pas. Voici le tableau d’aide au choix :

Comment mesurer la section de votre fourche : avec un pied à coulisse ou un mètre, mesurez la hauteur (dimension verticale) puis la largeur (dimension horizontale) de la fourche, à environ 200 mm du talon. Ces deux valeurs constituent la section, exprimée en millimètres (hauteur x largeur). Référez-vous ensuite au tableau ci-dessus pour identifier la référence adaptée.

Que faire si la section est hors standard ?

Si votre section de fourche ne correspond à aucune des références du tableau, ou si vous avez besoin d’un fourreau ouvert pour faciliter le chargement latéral, Goubard propose la fabrication sur mesure. Des fourreaux à section spécifique, à longueur particulière ou avec une ouverture aménagée peuvent être réalisés selon votre cahier des charges. Contactez notre équipe pour une étude personnalisée.

Fixation, sécurité et contrôles

Les fourreaux rallonges Goubard sont conçus pour une fixation rapide et sécurisée sur les fourches d’origine. Voici les points essentiels à connaître avant et pendant l’utilisation :

• Goupille amovible : chaque fourreau est bloqué au talon de fourche par une goupille amovible, empêchant tout glissement axial pendant la manutention.
• Fourreau entièrement fermé : la conception en fourreau fermé assure une répartition homogène des efforts sur toute la longueur de la fourche, pour une meilleure tenue sous charge.
• Épaisseur de 5 mm : les parois en acier de 5 mm d’épaisseur garantissent une robustesse adaptée aux environnements industriels intensifs.
• Charge de 2 000 kg répartie par paire : la charge maximale admissible est de 2 000 kg, mais toujours dans la limite de la capacité résiduelle indiquée sur la plaque de charge du chariot.
• Vérification avant chaque usage : contrôlez l’absence de déformation, le bon positionnement des goupilles et l’état des soudures avant chaque prise en charge.

Montage en 3 étapes

Le montage des fourreaux rallonges est simple et ne nécessite aucun outillage spécial. Une courte vidéo de démonstration est disponible sur la fiche produit Goubard.

1. Enfiler le fourreau : glissez chaque fourreau sur la fourche d’origine depuis l’avant du chariot, talon de fourche côté tablier. Vérifiez que le fourreau est en butée contre le talon.
2. Insérer la goupille amovible : introduisez l’axe de sécurité dans le logement prévu au talon de fourche. Assurez-vous qu’il est correctement engagé et verrouillé.
3. Contrôler l’ensemble : avant toute manutention, vérifiez visuellement que les deux fourreaux sont bien alignés, que les goupilles sont en place et que l’entraxe des fourreaux correspond à la charge à transporter.

Ce que dit la norme sur l’usage et les limites

La norme ISO 13284 régit la conception, les essais et l’utilisation des fourreaux rallonges de fourche pour chariots élévateurs. Elle impose notamment :

• Longueur maximale : la longueur de la rallonge ne doit pas dépasser 1/0,6 fois la longueur des fourches d’origine (B1 = B ÷ 0,6).
• Compatibilité de section : la section intérieure du fourreau doit correspondre à la section de fourche utilisée, avec un jeu contrôlé.
• Vérification périodique : les accessoires de manutention comme les rallonges font l’objet d’une vérification périodique obligatoire, au même titre que les fourches elles-mêmes. Consignez les contrôles dans le registre de sécurité du chariot.
• Usage exclusif avec le chariot d’origine : une rallonge est associée à un chariot précis. Un changement de chariot implique de vérifier la compatibilité avec la nouvelle plaque de charge.

Rallonges de fourche, élargisseur ou station : que choisir ?

Trois accessoires peuvent répondre à vos besoins de manutention de charges hors gabarit. Ils ne sont pas interchangeables. Le tableau comparatif ci-dessous vous aide à choisir le bon outil selon votre situation.

En résumé : choisissez les fourreaux rallonges de fourche pour allonger la portée de vos fourches de chariot élévateur sur des charges longues. Optez pour l’élargisseur si le problème est la largeur d’empattement, et pour la station et rallonges si vous changez souvent de configuration et souhaitez une solution ergonomique. Voyez aussi nos retourneurs de palox pour chariot élévateur.

Pour quelles charges ? Cas d’usage concrets

Les fourreaux rallonges de fourche sont particulièrement adaptés aux charges volumineuses et longues que les fourches d’origine ne peuvent pas soutenir sur toute leur longueur. Voici quatre situations courantes où leur usage est justifié.

Plaques de plâtre et matériaux de construction : les plaques de plâtre en grande longueur (2 500 à 3 000 mm) ne peuvent pas être transportées en sécurité avec des fourches courtes. Les rallonges permettent un appui sur toute la longueur de la plaque et évitent le flambage. Pour en savoir plus sur les techniques de transport adaptées, consultez notre guide comment transporter des plaques de plâtre avec un chariot élévateur.

Profilés métalliques et tubes : barres d’acier, tubes carrés ou rectangulaires, cornières et autres profilés conditionnés en longueur dépassant 2 mètres nécessitent un soutien sur deux points éloignés. Les fourreaux en 2 000 mm (références FRP12020, FRP14520, FRP17020) sont particulièrement adaptés à ce type de charges volumineuses.

Palettes longues et non standard : certains secteurs (vitrage, menuiserie, industrie lourde) utilisent des palettes de longueur 2 400 mm ou plus. Les rallonges permettent à votre chariot d’assurer un appui équilibré sous la charge, sans risque de déséquilibre lié à un porte-à-faux excessif.

Menuiserie et bois de charpente : poutrelles, lambourdes, chevrons et planches en grandes longueurs sont souvent manutentionnés en paquets. Les fourreaux rallonges offrent la longueur utile nécessaire pour saisir ces paquets sur toute leur base, réduisant le risque de glissement et de déformation en cours de transport.

FAQ – Fourreaux rallonges de fourche

Puis-je mettre des rallonges sur n’importe quel chariot ?

Non. La compatibilité dépend de la section de fourche, de la longueur des fourches d’origine et surtout de la capacité résiduelle indiquée sur la plaque de charge du chariot. Vérifiez toujours ces trois points avant de commander une paire de fourreaux.

Quelle charge maximale avec une paire de fourreaux ?

La charge maximale de 2 000 kg est répartie sur la paire de fourreaux, en bout de rallonges. Mais cette limite s’applique uniquement si votre chariot peut lever cette masse au centre de charge correspondant. Consultez la plaque de capacité : c’est elle qui fait foi.

Les rallonges sont-elles vendues par paire ? Quel est le délai de livraison ?

Oui, les fourreaux rallonges de fourche Goubard sont vendus par paire. Toutes les références FRP10015 à FRP17020 sont disponibles en délai court, avec une expédition sous 10 jours ouvrés depuis notre usine en France.

Faut-il refaire une vérification du chariot après ajout des rallonges ?

Oui. L’ajout d’une rallonge modifie les conditions d’utilisation du chariot et peut impacter sa stabilité et sa capacité résiduelle. Une vérification par un organisme compétent est recommandée, et les contrôles doivent être consignés dans le registre de sécurité. La vérification périodique reste obligatoire.

Peut-on faire fabriquer des fourreaux à ouverture ou à section spécifique ?

Oui. Goubard propose la fabrication sur mesure de fourreaux à section hors standard, à longueur spécifique, ou en version fourreau ouvert pour faciliter le chargement latéral. Contactez notre équipe avec les dimensions de vos fourches d’origine.

Quelle différence avec la station et rallonges ?

Les fourreaux rallonges de fourche sont des accessoires simples à enfiler sur les fourches d’origine. La station et rallonges de fourches intègre un système de rangement et de pose ergonomique, idéal pour les usages intensifs avec changements fréquents de configuration. Consultez le tableau comparatif ci-dessus pour choisir la solution la plus adaptée à votre organisation.
